ドイツ・ADL社製 ユニポーラパルスジェネレータ「SDシリーズ:3kW-30kW」

ユニポーラパルスジェネレータ SDシリーズ

このパルスジェネレータは、ADL社製DC電源との連携により、ユニポーラパルスを発生させます。ADL社パルスジェネレータは、20kHz固定となります。シグナルジェネレータを外付けすれば、1kHzから40kHz程度まで可変できます。このパルスジェネレータは、自動アーク制御機構を備えております。トリップレベル並びにブレイクタイムのパラメータは、プロセス状況に応じ、自動で制御されます。ユーザーでのプログラミングは、一切必要ありません。自動同調に関しては、複数のパルスジェネレータを、コントロールケーブルを介して連携可能です。この場合、そのパルスジェネレータは、自動で外部同調モードに切り替わります。

●スペック表:以下よりダウンロード頂けます。
Datasheet SD 30, SD 150, SD 300_09022022


●特徴:
出力、3kW、15kW, 30kW (3モデル)
240kWまでの並列接続可能
完全自動アーク制御
空冷
コンパクトデザイン(㎜):奥行674x幅167x高さ127
フローティングアウトプット

●モデル:

型式 出力 品番
SD 30 20 kHz 800 V 3 kW 11Z010
SD 150 20 kHz 800 V 15 kW 11Z015
SD 300 20 kHz 800 V 30 kW 11Z035

●サイズ:

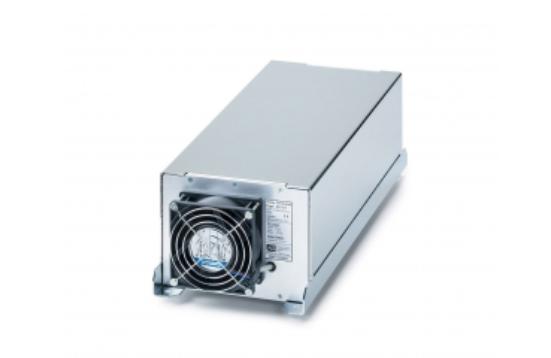

ユニポーラパルスジェネレータ SD151の前面。このユニットは、SD30やSD150と同じ筐体を使用しております。

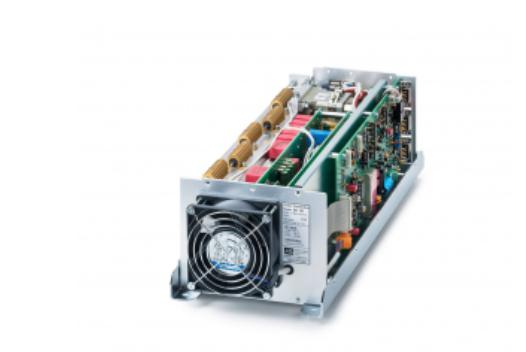

SD151のケースを外した状態での前面

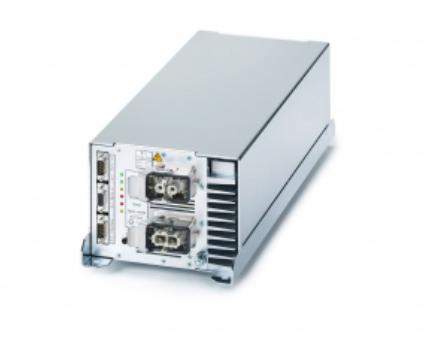

SD151ユニポーラパルスジェネレータの背面。このユニットは、SD30やSD150と同じ筐体を使用しております。


ユニポーラパルスジェネレータSD301のケースを外した状態での前面。
SD300は全く同じ筐体を使用しております。

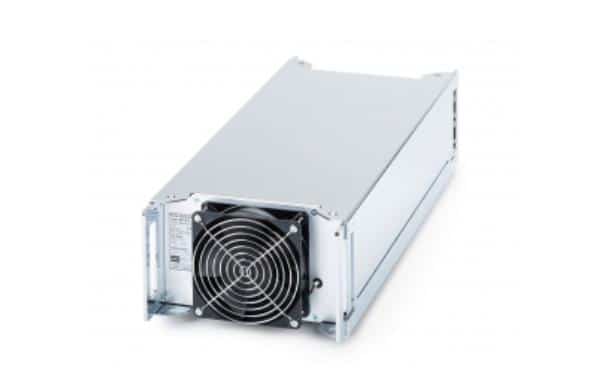

ユニポーラパルスジェネレータSD301の前面。SD300は全く同じ筐体を使用しております。

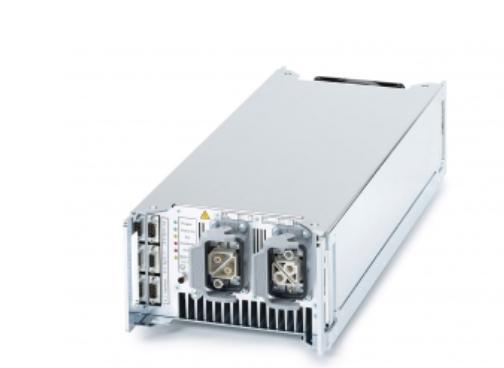

ユニポーラパルスジェネレータSD301の背面。SD300は全く同じ筐体を使用しております。
